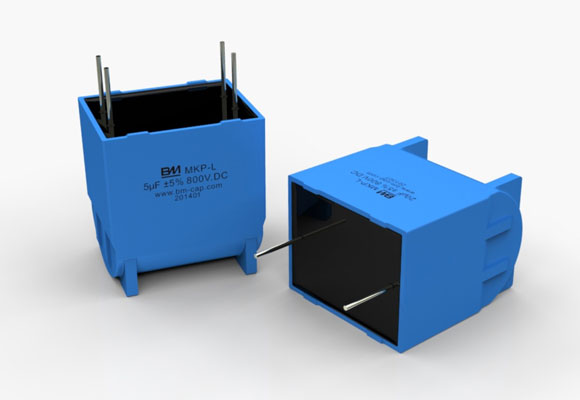

MKP-L DC-Link塑壳系列
- 产品简介：
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
产品详情
联系我们
产品展示
.jpg)
产品说明：
★特点
□寿命长
□承受纹波电流能力强
□等效串联电阻小、杂散电感低
□自愈能力强
★应用场合
□应用于直流滤波场合
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
|
气候类别 |
40/85/21 |
|
工作温度范围（外壳） |
-40～85 |
|
电压范围 |
500～1100V.DC |
|
容量范围 |
5～100μF |
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
损耗角正切值 |
≤10×10-4 |
|
耐电压 |
1.5Un（60S，20±5℃） |
|
绝缘电阻 |
≥10 000s （20±5℃ 100V.DC 60S） |
|
过电压 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
预期寿命 |
100 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
500VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Irms@60℃@10KHz（A） |
ESR@1KHz(mΩ) |
Part number |
|||||
|
L |
B |
H |
P |
P2 |
d |
|||||
|
16 |
42.5 |
22 |
30 |
37.5 |
|
1.2 |
20 |
10 |
7.9 |
1GLBH616D500--- |
|
25 |
42.5 |
28 |
37 |
37.5 |
|
1.2 |
20 |
12 |
5.5 |
1GLBH625D500--- |
|
25 |
42.5 |
28 |
37 |
37.5 |
10 |
1.2 |
20 |
14 |
5.3 |
1GLBH625D500--- |
|
35 |
42.5 |
30 |
45 |
37.5 |
|
1.2 |
20 |
12 |
4.0 |
1GLBH635D500--- |
|
35 |
42.5 |
30 |
45 |
37.5 |
20 |
1.2 |
20 |
17 |
3.8 |
1GLBH635D500--- |
|
40 |
42.5 |
33 |
45 |
37.5 |
|
1.2 |
20 |
12 |
3.6 |
1GLBH640D500--- |
|
40 |
42.5 |
33 |
45 |
37.5 |
20 |
1.2 |
20 |
19 |
3.5 |
1GLBH640D500--- |
|
50 |
57.5 |
30 |
45 |
52.5 |
|
1.2 |
13 |
12 |
5.2 |
1GLBH650D500--- |
|
50 |
57.5 |
30 |
45 |
52.5 |
20 |
1.2 |
13 |
17 |
5.0 |
1GLBH650D500--- |
|
65 |
57.5 |
35 |
50 |
52.5 |
|
1.2 |
13 |
12 |
4.5 |
1GLBH665D500--- |
|
65 |
57.5 |
35 |
50 |
52.5 |
20 |
1.2 |
13 |
20 |
4.3 |
1GLBH665D500--- |
|
90 |
57.5 |
42.5 |
50 |
52.5 |
20 |
1.2 |
13 |
25 |
3.7 |
1GLBH690D500--- |
|
100 |
57.5 |
35 |
50 |
52.5 |
20 |
1.2 |
10 |
20 |
3.0 |
1GLBH710D500--- |
|
800VDC/900VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Irms@60℃@10KHz（A） |
ESR@1KHz(mΩ) |
Part number |
|||||
|
L |
B |
H |
P |
P2 |
d |
|||||
|
10 |
42.5 |
22 |
30 |
37.5 |
|
1.2 |
30 |
8 |
9.5 |
1GLBH610D800-- |
|
15 |
42.5 |
28 |
37 |
37.5 |
|
1.2 |
30 |
11 |
6.5 |
1GLBH615D800-- |
|
15 |
42.5 |
28 |
37 |
37.5 |
|
1.2 |
30 |
11 |
6.0 |
1GLBH615D800-- |
|
20 |
42.5 |
30 |
45 |
37.5 |
|
1.2 |
30 |
12 |
5.0 |
1GLBH620D800-- |
|
20 |
42.5 |
30 |
45 |
37.5 |
20 |
1.2 |
30 |
13 |
4.5 |
1GLBH620D800-- |
|
22 |
42.5 |
33 |
45 |
37.5 |
|
1.2 |
30 |
12 |
4.6 |
1GLBH622D800-- |
|
22 |
42.5 |
33 |
45 |
37.5 |
20 |
1.2 |
30 |
15 |
4.1 |
1GLBH622D800-- |
|
30 |
57.5 |
30 |
45 |
52.5 |
|
1.2 |
20 |
12 |
6.4 |
1GLBH630D800-- |
|
30 |
57.5 |
30 |
45 |
52.5 |
20 |
1.2 |
20 |
15 |
5.9 |
1GLBH630D800-- |
|
40 |
57.5 |
35 |
50 |
52.5 |
|
1.2 |
20 |
12 |
4.9 |
1GLBH640D800-- |
|
40 |
57.5 |
35 |
50 |
52.5 |
20 |
1.2 |
20 |
19 |
4.4 |
1GLBH640D800-- |
|
55 |
57.5 |
42.5 |
56 |
52.5 |
20 |
1.2 |
20 |
24 |
3.0 |
1GLBH655D800-- |
|
1100VDC/1200VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Irms@60℃@10KHz（A） |
ESR@1KHz(mΩ) |
Part number |
|||||
|
L |
B |
H |
P |
P2 |
d |
|||||
|
6 |
42.5 |
22 |
30 |
37.5 |
|
1.2 |
39 |
8 |
12 |
1GLBH560D1100-- |
|
10 |
42.5 |
28 |
37 |
37.5 |
|
1.2 |
39 |
10 |
8.0 |
1GLBH610D1100-- |
|
10 |
42.5 |
28 |
37 |
37.5 |
10 |
1.2 |
39 |
10 |
7.5 |
1GLBH610D1100-- |
|
14 |
42.5 |
30 |
45 |
37.5 |
|
1.2 |
39 |
13 |
5.8 |
1GLBH614D1100-- |
|
14 |
42.5 |
30 |
45 |
37.5 |
20 |
1.2 |
39 |
13 |
5.3 |
1GLBH614D1100-- |
|
15 |
42.5 |
33 |
45 |
37.5 |
|
1.2 |
39 |
13 |
5.5 |
1GLBH615D1100-- |
|
15 |
42.5 |
33 |
45 |
37.5 |
20 |
1.2 |
39 |
15 |
5.0 |
1GLBH615D1100-- |
|
22 |
57.5 |
30 |
45 |
52.5 |
|
1.2 |
26 |
13 |
7.2 |
1GLBH622D1100-- |
|
22 |
57.5 |
30 |
45 |
52.5 |
20 |
1.2 |
26 |
16 |
6.7 |
1GLBH622D1100-- |
|
25 |
57.5 |
35 |
50 |
52.5 |
|
1.2 |
26 |
14 |
6.4 |
1GLBH625D1100-- |
|
25 |
57.5 |
35 |
50 |
52.5 |
20 |
1.2 |
26 |
18 |
5.9 |
1GLBH625D1100-- |
|
40 |
57.5 |
42.5 |
56 |
52.5 |
20 |
1.2 |
26 |
25 |
3.5 |
1GLBH640D1100-- |
