感应加热用 直流滤波模块系列
- 产品简介：
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
产品详情
联系我们

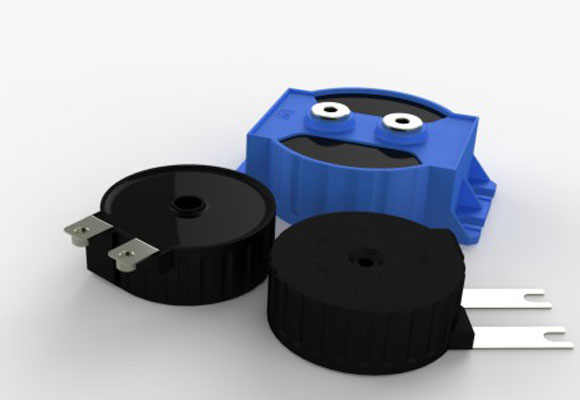

感应加热用 直流滤波模块系列
产品说明：
 |
 |
|
A圆形螺母式
|
B圆形插孔式
|
 |
 |
|
C方形螺母式
|
D新型塑料壳螺母式
|
★特点
□寿命长
□承受纹波电流能力强
□等效串联电阻小、杂散电感低
□自愈能力强
□安装简便、灵活
★应用场合
□广泛应用于商用/工业感应加热，以及各类电力电子设备中作直流平滑滤波用
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
|
气候类别 |
40/85/21 |
|
工作温度范围（外壳） |
-40～85℃ |
|
电压范围 |
500VDC～1200VDC |
|
容量范围 |
15μF～100μF |
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
损耗角正切值 |
2×10-3 |
|
耐电压 |
1.5Un（60S，20±5℃） |
|
绝缘电阻 |
≥5000s （20±5℃ 100V.DC 60S） |
|
过电压 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
预期寿命 |
20 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
A、B圆形螺母、插孔式
|
IGBT、整流桥等高类 800VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|||
|
D |
L |
P |
P2 |
||||||
|
20 |
66 |
68.5 |
|
68.5 |
40 |
50 |
1000 |
2 |
1GLZ620D800-02 |
|
20 |
66 |
68.5 |
43 |
|
40 |
50 |
1000 |
2 |
1GLZ620D800-03 |
|
30 |
77 |
79.5 |
|
75 |
50 |
50 |
1500 |
2 |
1GLZ630D800-03 |
|
30 |
77 |
79.5 |
50 |
|
50 |
50 |
1500 |
2 |
1GLZ630D800-04 |
注：此结构产品应用于商用/工业加热时，推荐设备功率小于25KW上并联使用
|
C方形铝壳螺母式 800VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
L2 |
L3 |
||||||
|
20 |
92 |
60 |
32 |
64 |
78 |
40 |
50 |
1000 |
2 |
1GLZ620D800-08 |
|
30 |
96 |
70 |
32 |
74 |
82 |
50 |
50 |
1500 |
2 |
1GLZ630D800-05 |
|
45 |
100 |
72 |
45 |
75 |
86.5 |
60 |
50 |
2700 |
2 |
1GLZ645D800-03 |
|
新型塑料壳螺母式 800VDC |
|||||
|
Cn (μF) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak (A) |
ESR@10KHz(mΩ) |
Part number |
|
20 |
40 |
50 |
1000 |
2 |
1GLZ620D800-- |
|
30 |
50 |
50 |
1500 |
2 |
1GLZ630D800-- |
